場強探頭計量暗室

依據場強探頭校準規范IEEE Std 1309-2013中規定的在微波暗室中的校準方法所設計的全電波暗室，且本實驗室滿足JJF 1886-2020場強探頭校準規范的場地要求，1GHz-40GHz全頻段內場地電壓駐波比小于1db.暗示屏蔽效能滿足GBT 12190要求。
目前廣電計量及北京森馥科技股份有限公司所建項目均已順利驗收并投入使用。

參考配置

? 典型屏蔽內尺寸：6m（長）×5m（寬）×4m（高）。

? 屏蔽結構：采用Smart Shield Twin Wall雙層屏蔽結構，從里到外依次為高性能復合錐形吸波材料、鐵氧體、防腐多層板、屏蔽鋼板，在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊Gasket進行良好的RF屏蔽和電接觸連接。

? 標準屏蔽模塊：尺寸為3m×1m，由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm，鍍鋅層厚度≥20μm，并且厚度均勻。模塊之間采用高強度標號為8以上的螺絲M10進行連接。

? 吸波結構：六面均由高性能EPP吸波材料（可根據需要另行選擇）組成；地面加裝透波走道板。墻面吸波材料上可以覆蓋白色反光板，用于美化內部環境和增加亮度。

? 屏蔽門：0.9m×2m員工通道門一個，類型為手動、半自動和全自動；

? 波導窗：尺寸為600mm×600mm（帶法蘭），截至頻率為40GHz，可根據需要另行選擇；

? 高架地板：負重為1噸/㎡，高度一般為50cm；

? 濾波器：用于電源的380V，220V，110V，DC等以及網絡，通信等信號濾波；

? 視頻系統： 1套地面可移動；

? 語音系統：確保主暗室和控制室室之間可以暢通對講；

? 火災報警系統：采用高靈敏度空氣采樣分析系統，符合中國公安部防火產品的相關規定；

? 照明系統：采用鹵素照明燈，距地面1m高的照度值達250Lux，可升降；

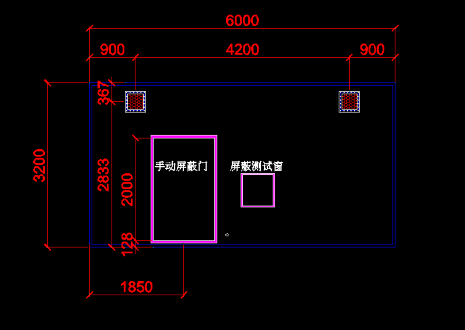

暗室整體布置圖如下所示：

驗收報告如下所示：
