3m法半電波暗室

SAC-3是按照3m測試距離設計的半電波暗室，主要由主暗室、控制室和功放室組成（可選擇傳導測試室），用于3m距離的輻射抗擾度測試和輻射發射的符合性測試。3m法電波暗室是最具普及性的標準測試環境，，靜區可達2m直徑，廣泛應用于IT產品，家用電器，醫療器械，汽車整車和零部件，大型軍工電子系統，工業電子系統，通信領域等電磁兼容測試。

參考配置

? 典型屏蔽內尺寸：9m（長）×6m（寬）×6m（高）。

? 屏蔽結構：采用Smart Shield Twin Wall雙層屏蔽結構，從里到外依次為高性能復合錐形吸波材料、鐵氧體、防腐多層板、屏蔽鋼板，在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊Gasket進行良好的RF屏蔽和電接觸連接。

? 標準屏蔽模塊：尺寸為3m×1m，由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm，鍍鋅層厚度≥20μm，并且厚度均勻。模塊之間采用高強度標號為8以上的螺絲M10進行連接。

? 吸波結構：墻面吸波材料由鎳鋅鐵錳組成的低頻段吸波材料鐵氧體（100mm×100mm×6.7mm）和高性能EPP吸波材料（可根據需要另行選擇）組成；地面可移動吸波材料由EPP吸波材料和鐵氧體構成。墻面吸波材料上可以覆蓋白色反光板，用于美化內部環境和增加亮度。

? 屏蔽門：2m×2m或者3m×3m或更大等尺寸可選擇，也可根據需要進行特殊尺寸設計，

同時配置0.9m×2m員工通道門一個，類型為手動、半自動和全自動軌道；

? 波導窗：尺寸為600mm×600mm（帶法蘭），截至頻率為40GHz，可根據需要另行選擇；

? 嵌入式轉臺：直徑為4m，負重為3噸，也可根據需要另行定制其它類型的轉臺；

? 高架地板：負重為3噸/㎡設置為重載區，其它區域為1噸/㎡，高度一般為50cm；

? 濾波器：用于電源的380V，220V，110V，DC等以及網絡，通信等信號濾波；

? 天線升降塔：升降達4m高，帶水平和垂直極化，可安裝各種類型的天線；

? 視頻系統：2套數字彩色監視系統，其中1套固定在墻面，1套地面可移動；

? 語音系統：確保主暗室和功放室之間可以暢通對講；

? 火災報警系統：采用高靈敏度空氣采樣分析系統，符合中國公安部防火產品的相關規定；

? 照明系統：采用鹵素照明燈，距地面1m高的照度值達250Lux，可升降；

? 升降平臺：便于大型被測物進出暗室，根據暗室門的尺寸定制自動升降平臺；

? 冷風系統：為了車輛或者其它高溫產品的正常測試，提供冷風強送系統一個；

主要性能

? 輻射抗擾度測試：符合IEC/EN 61000-4-3、ISO11452等標準的要求。

? 輻射發射測試：符合EN 50022、EN 50147-2、GJB 151A和GJB 152A等標準要求。

? 靜區尺寸：2米直徑2米高度的圓柱體內（或者根據需要定制其他尺寸的靜區）

? 屏蔽效能：滿足標準EN50147-1、GJB12190或者更優

? 歸一化場地衰減（NSA）：在30MHz-1GHz內按CISPR16-1-4和ANSI C63.4標準滿足±4dB，±3.5dB，±3dB等可供選擇

? 場強均勻性（FU）：按IEC61000-4-3的要求進行測，在0～6dB內

? 場地電壓駐波比（sVSWR）在1GHz—18GHz范圍內按CISPR16-1-4標準不大于6dB

? 背景噪聲(Ambient Background Noise,稱ABN)：比CISPR22標準規定的限值低10dB

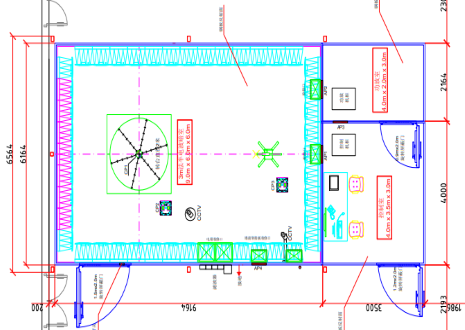

暗室整體吸波材料布置圖圖下所示：
